Mężczyzna, lat 35. Jakie patologie można rozpoznać na rycinach?

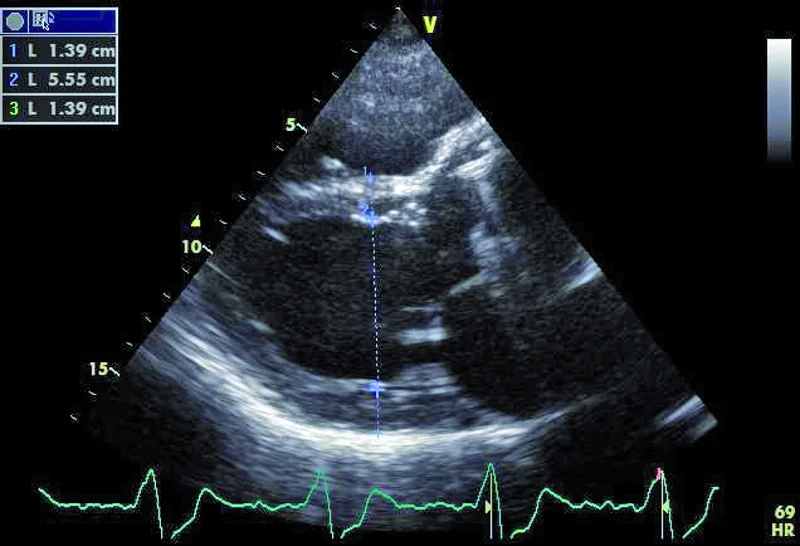

Rycina 1. Prezentacja 2D. Projekcja przymostkowa w osi długiej.

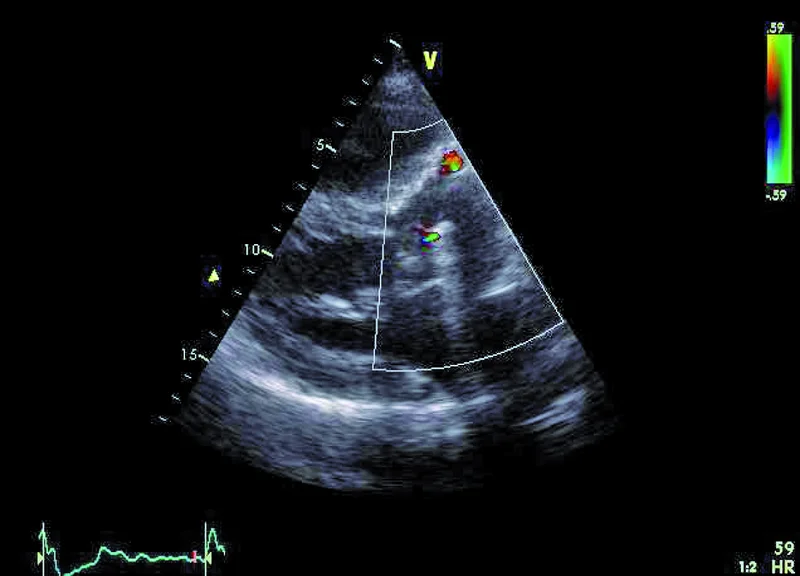

Rycina 2. Tryb kolorowego doplera. Projekcja przymostkowa w osi długiej.

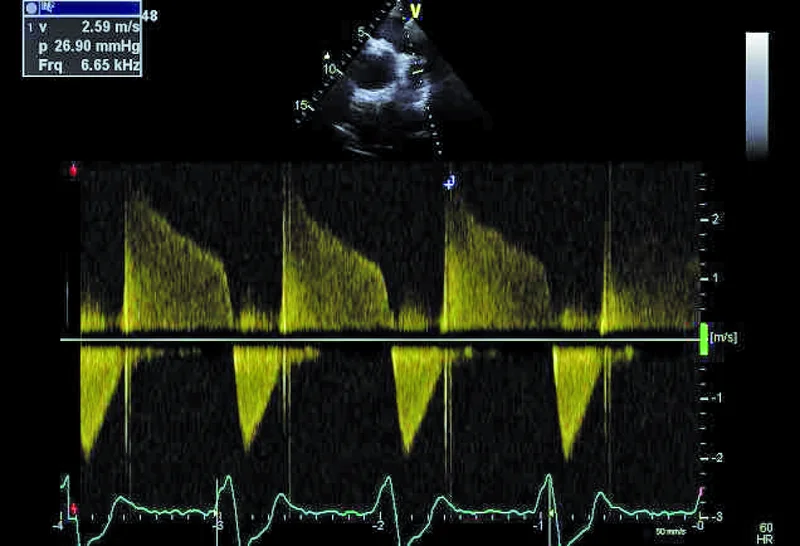

Rycina 3. Tryb doplera ciągłego. Projekcja przymostkowa w osi krótkiej.

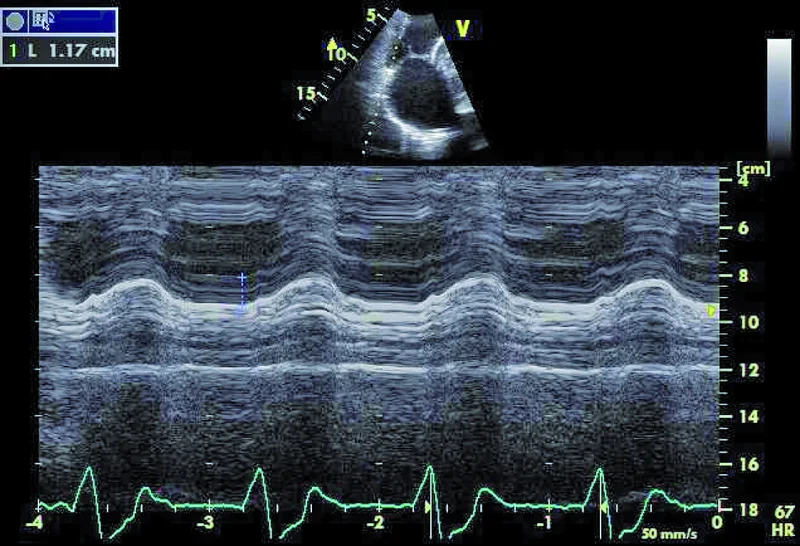

Rycina 4. Tryb obrazowania
jednopłaszczyznowego (M-mode). Projekcja koniuszkowa czterojamowa.

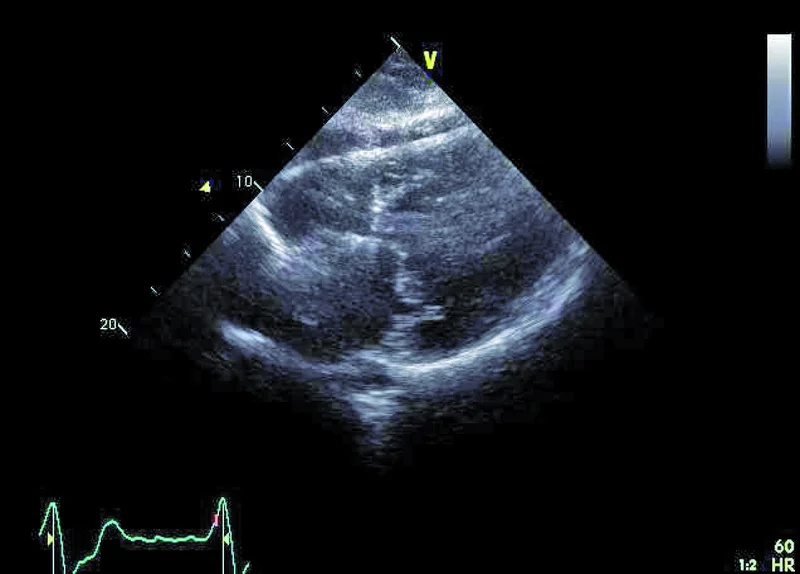

Rycina 5. Prezentacja 2D. Projekcja podmostkowa.

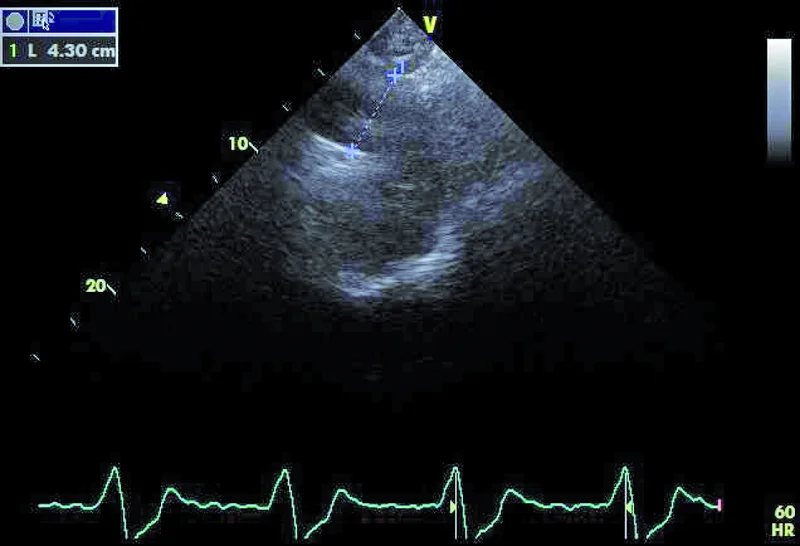

Rycina 6. Prezentacja 2D. Projekcja nadmostkowa.
Rozwiązanie:
1. Przerost mięśnia lewej komory (ryc. 1).
2. Przeciek okołozastawkowy – przy przednim brzegu pierścienia zastawki aortalnej (ryc. 1, 2).
3. Mała stenoza zastawki płucnej (ryc. 3).
4. Niedomykalność zastawki płucnej (ryc. 3).
5. Nadciśnienie płucne (ryc. 3).
6. Upośledzona funkcja kurczliwa prawej komory (ryc. 4).
7. Poszerzenie łuku aorty (ryc. 6).
