Chłopiec, lat 16. Jakie patologie można rozpoznać na rycinach?

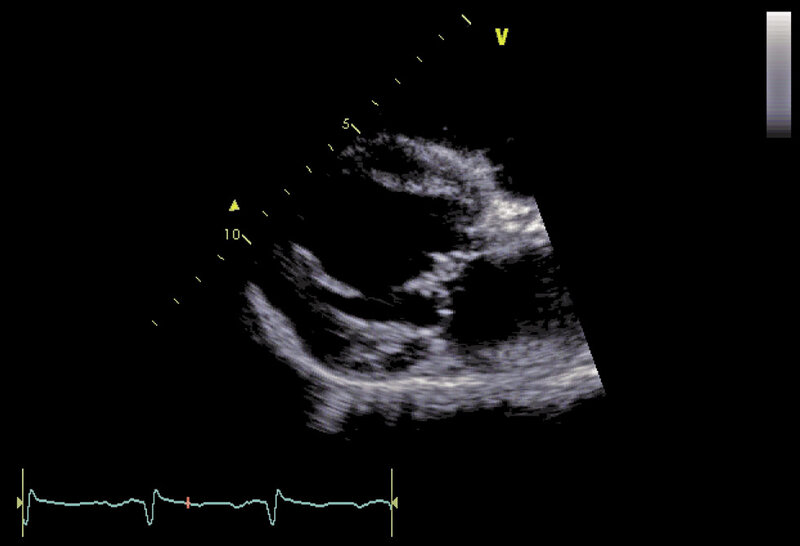

Rycina 1. Obrazowanie 2D. Projekcja przymostkowa w osi długiej.

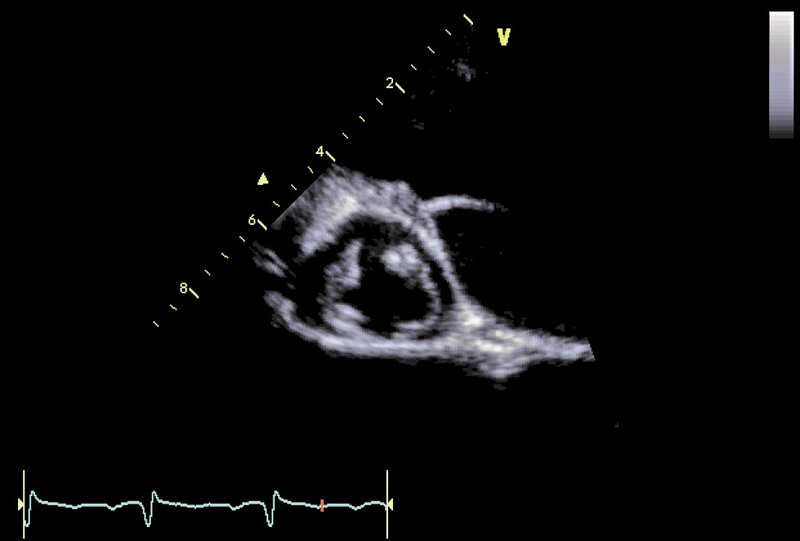

Rycina 2. Obrazowanie 2D. Projekcja przymostkowa w osi krótkiej.

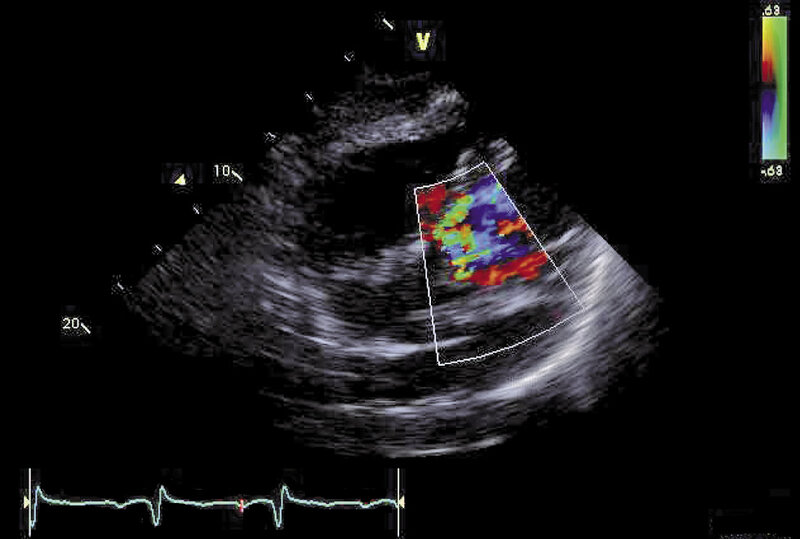

Rycina 3. Tryb doplera kolorowego. Projekcja podmostkowa.

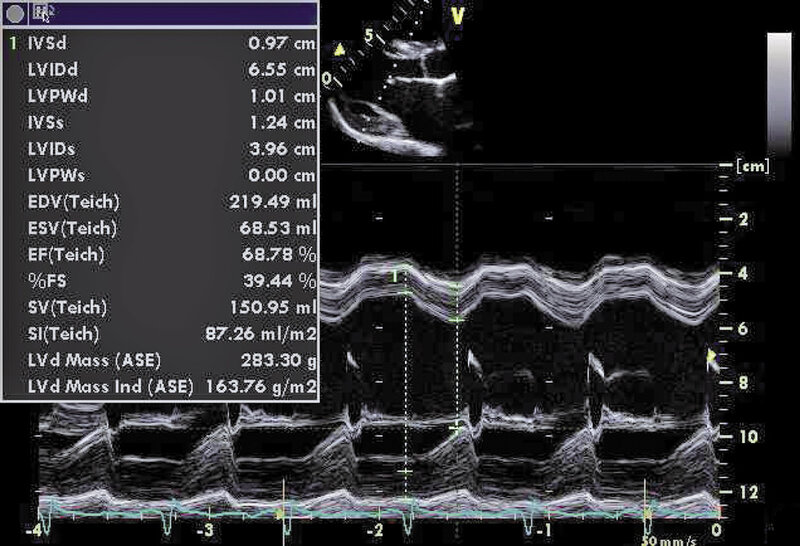

Rycina 4. Tryb jednopłaszczyznowy (M-mode).
Projekcja przymostkowa w osi długiej.
Rycina 5. Obrazowanie 2D. Projekcja przymostkowa w osi krótkiej.

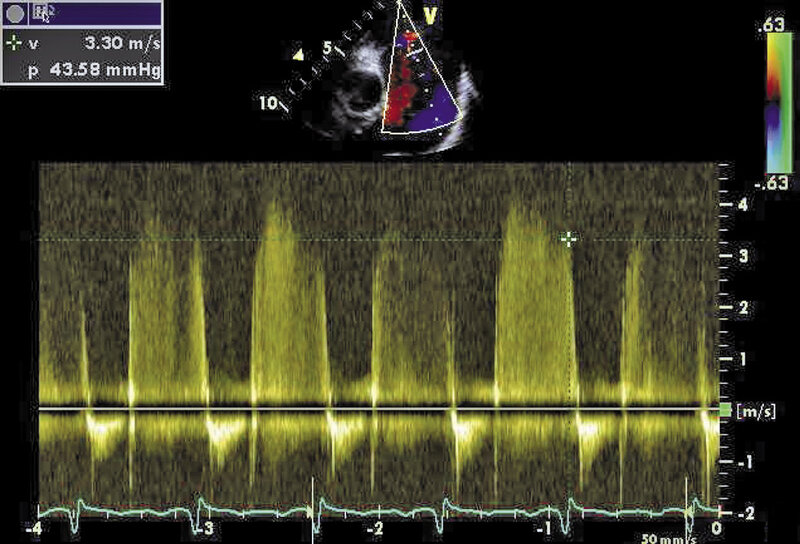

Rycina 6. Tryb doplera ciągłego. Projekcja przymostkowa w osi krótkiej.
Rozwiązanie:
1. Wypadanie płatka tylnego zastawki mitralnej (ryc. 1).
2. Zastawka aortalna dwupłatkowa (ryc. 2).
3. Niedomykalność zastawki aortalnej (ryc. 3).
4. Powiększenie jamy lewej komory (ryc. 4).
5. Poszerzenie pnia tętnicy płucnej (ryc. 5).
6. Nadciśnienie płucne (ryc. 6).
