Pacjentka, lat 19. Jakie patologie można rozpoznać na rycinach?

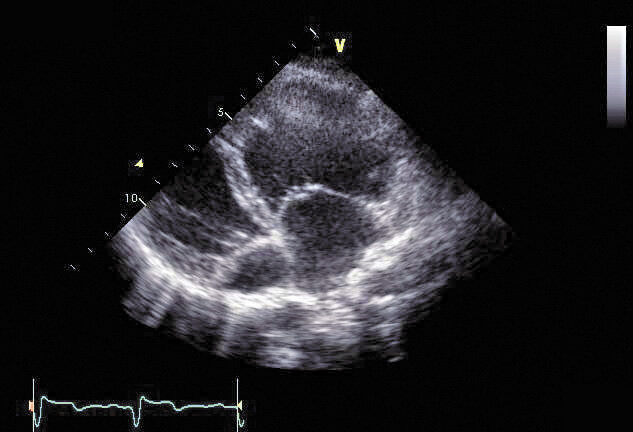

Rycina 1. Obrazowanie 2D. Projekcja koniuszkowa czterojamowa.

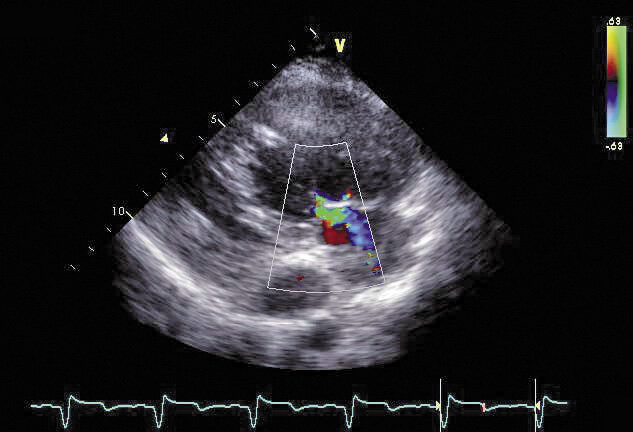

Rycina 2. Tryb doplera kolorowego. Projekcja koniuszkowa czterojamowa.

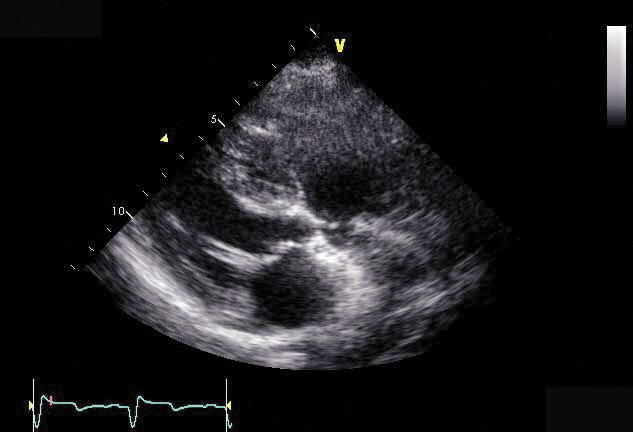

Rycina 3. Obrazowanie 2D. Projekcja koniuszkowa zmodyfikowana.

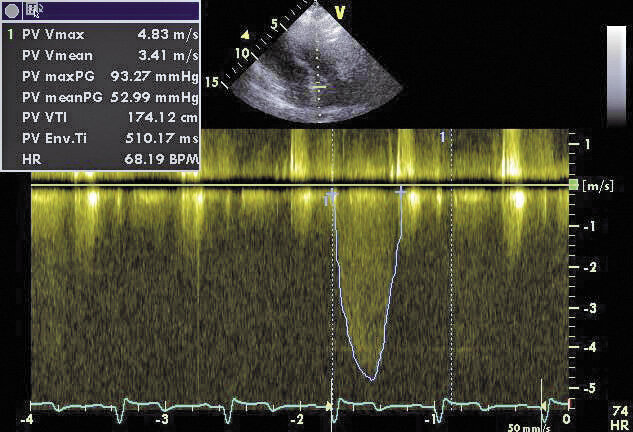

Rycina 4. Tryb doplera ciągłego.
Projekcja koniuszkowa zmodyfikowana.

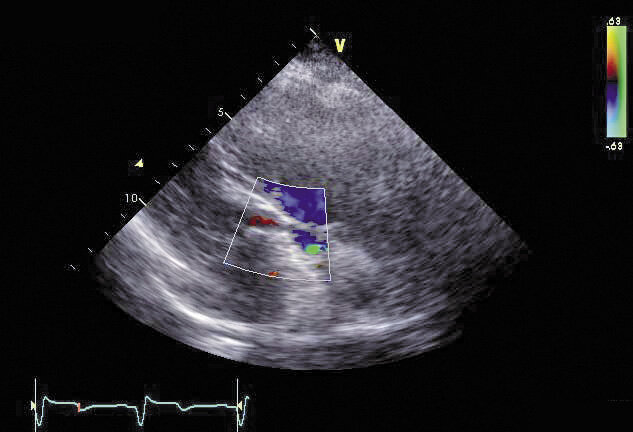

Rycina 5. Tryb doplera kolorowego. Projekcja koniuszkowa zmodyfikowana.

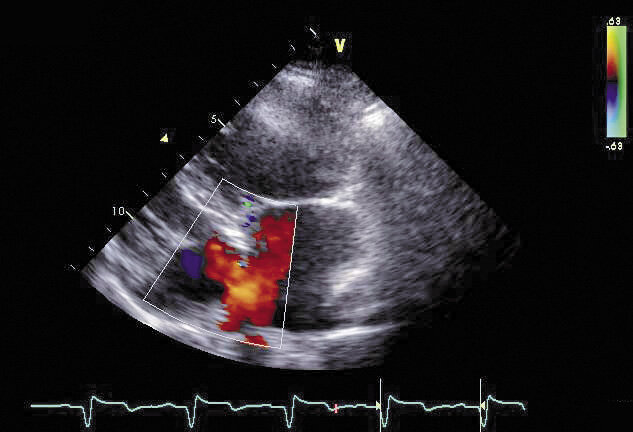

Rycina 6. Tryb doplera kolorowego. Projekcja koniuszkowa czterojamowa.
Rozwiązanie:
1. Skorygowane przełożenie dużych tętnic – ccTGA (ryc. 1, 3).
2. Niedomykalność zastawki trójdzielnej (systemowej) (ryc. 2).
3. Zwężenie drogi odpływu komory lewej (podpłucnej) (ryc. 3, 4).
4. Niedomykalność zastawki płucnej (ryc. 5).
5. Ubytek przegrody międzyprzedsionkowej (ryc. 6).
