Pacjentka, lat 78. Jakie patologie można rozpoznać na rycinach?

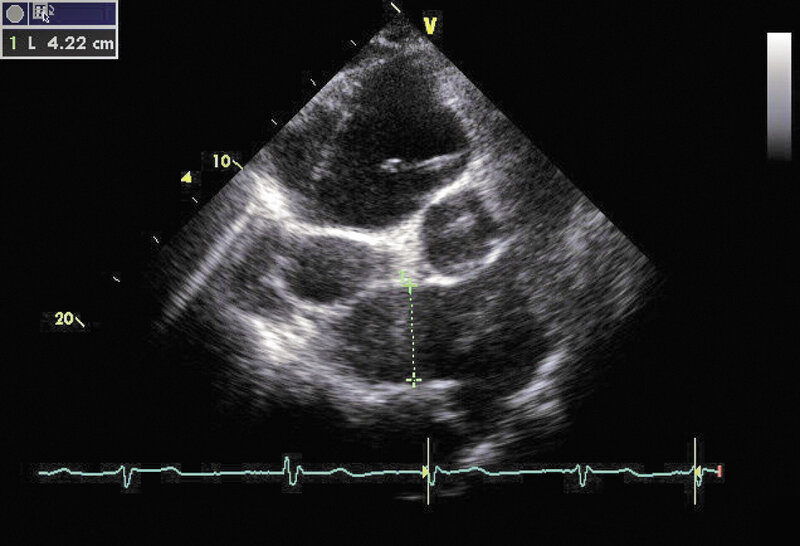

Rycina 1. Prezentacja 2D. Projekcja przymostkowa w osi krótkiej.

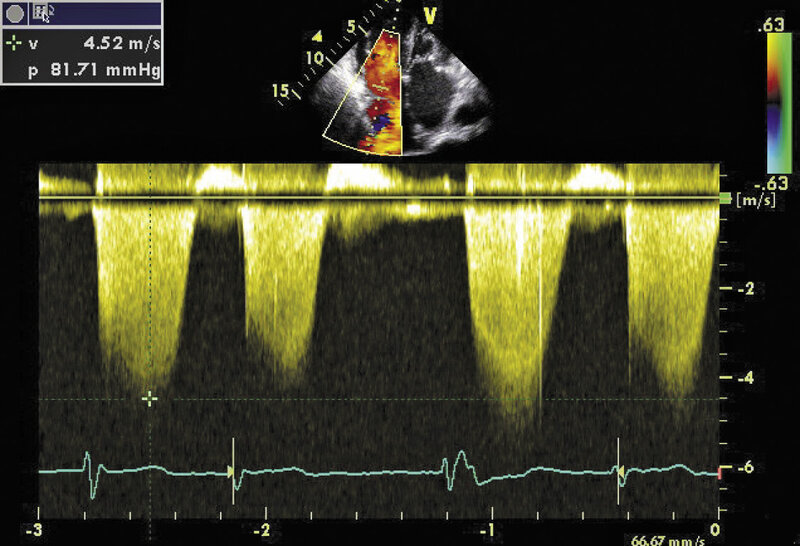

Rycina 2. Tryb doplera ciągłego. Projekcja koniuszkowa czterojamowa.

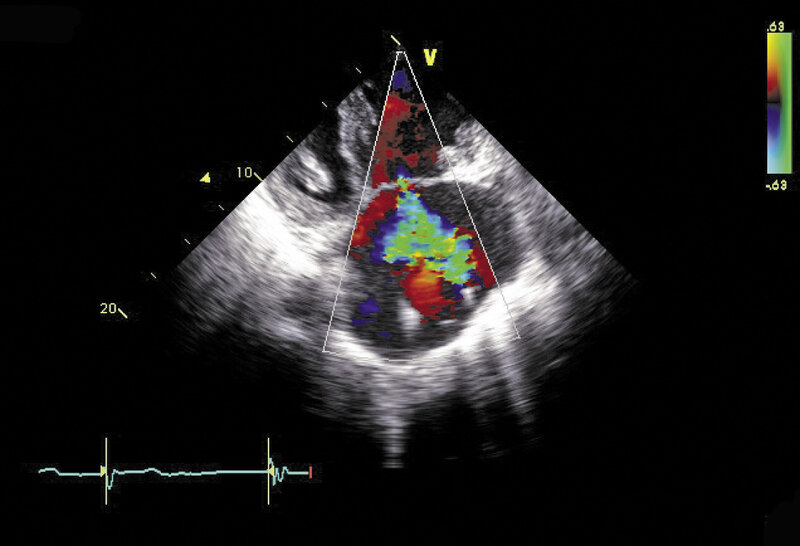

Rycina 3. Tryb kolorowego doplera. Projekcja koniuszkowa zmodyfikowana.

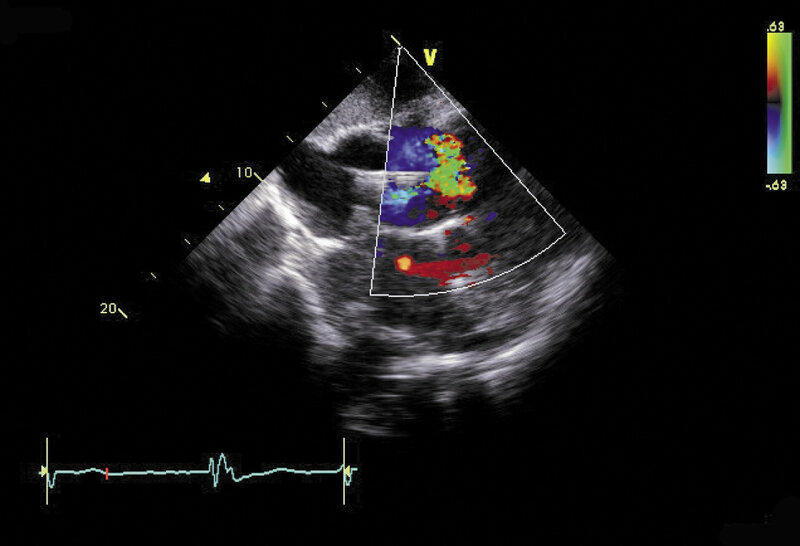

Rycina 4. Tryb doplera
kolorowego. Projekcja podmostkowa.

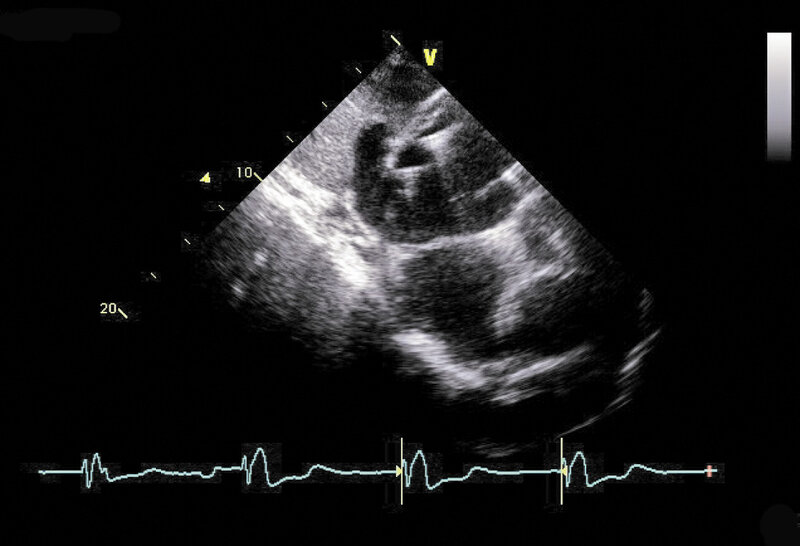

Rycina 5. Prezentacja 2D. Projekcja podmostkowa.

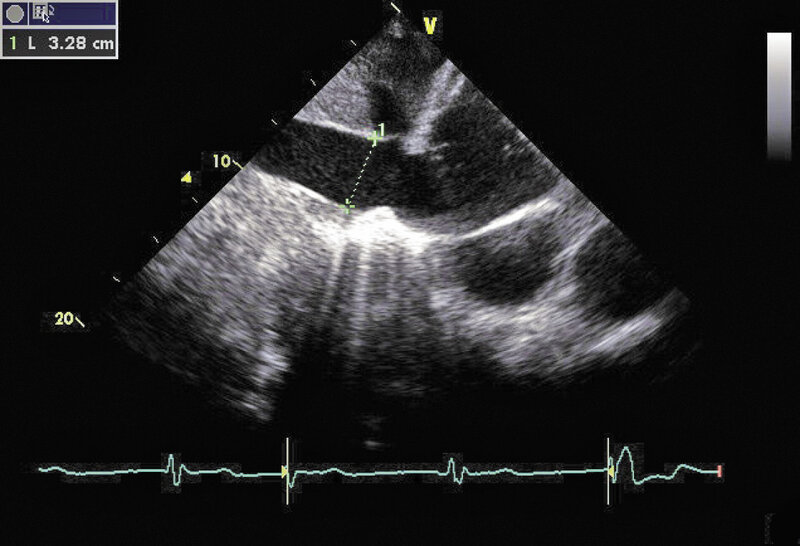

Rycina 6. Prezentacja 2D. Projekcja podmostkowa.
Rozwiązanie:
- Poszerzona prawa gałąź tętnicy płucnej (ryc. 1).
- Powiększona jama prawej komory (ryc. 1).
- Nadciśnienie płucne (ryc. 2).
- Niedomykalność zastawki trójdzielnej (ryc. 2-4).
- Poszerzona żyła wątrobowa (ryc. 5).
- Poszerzona żyła główna dolna (ryc. 6).
