Pacjent, lat 61. Jakie patologie można rozpoznać na rycinach?

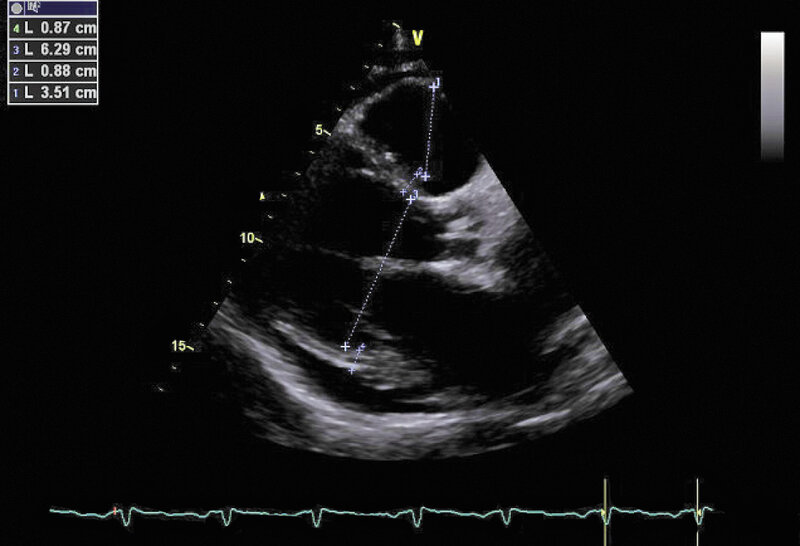

Rycina 1. Obrazowanie 2D. Projekcja przymostkowa w osi długiej LK.

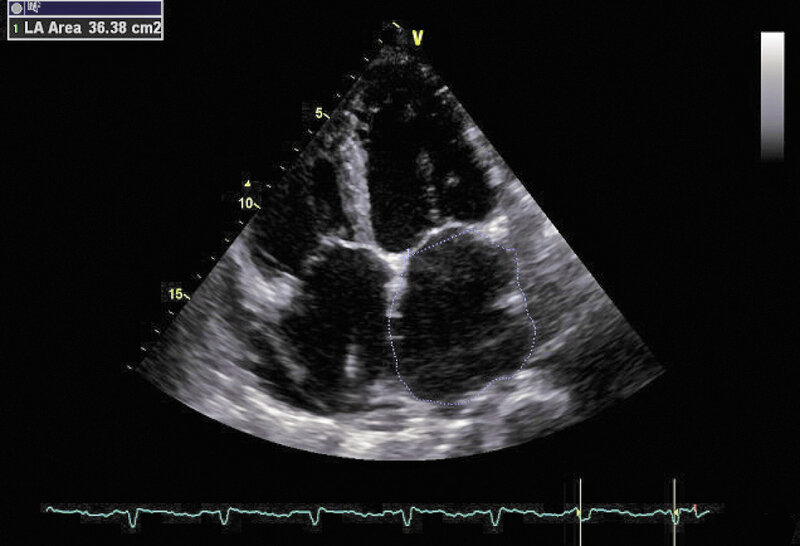

Rycina 2. Obrazowanie 2D. Projekcja koniuszkowa czterojamowa.

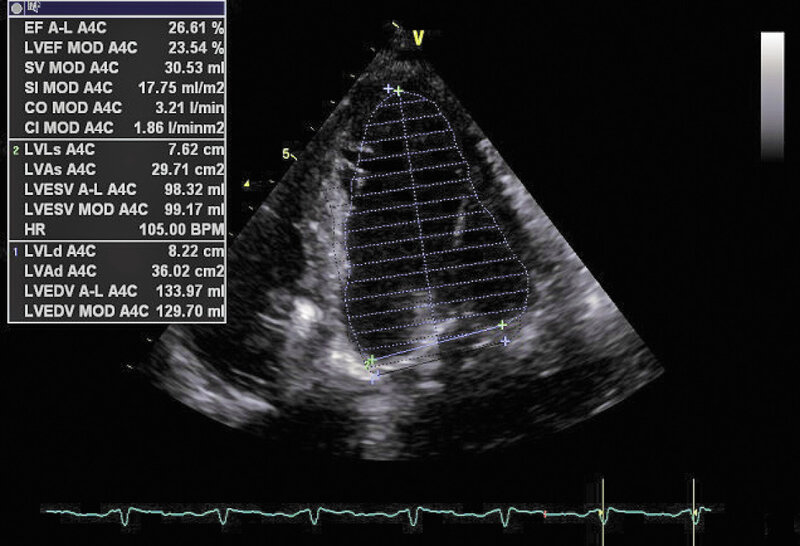

Rycina 3. Obrazowanie 2D. Projekcja koniuszkowa czterojamowa.

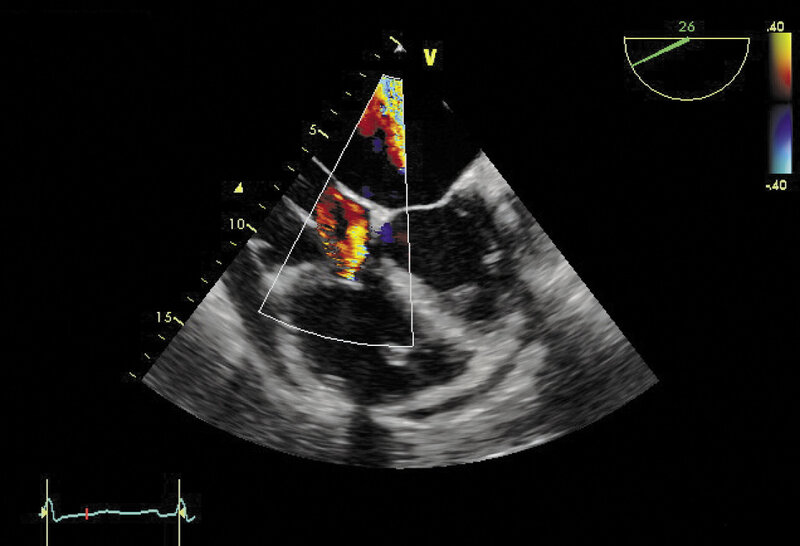

Rycina 4. Tryb kolorowego doplera.
Projekcja przezprzełykowa czterojamowa.

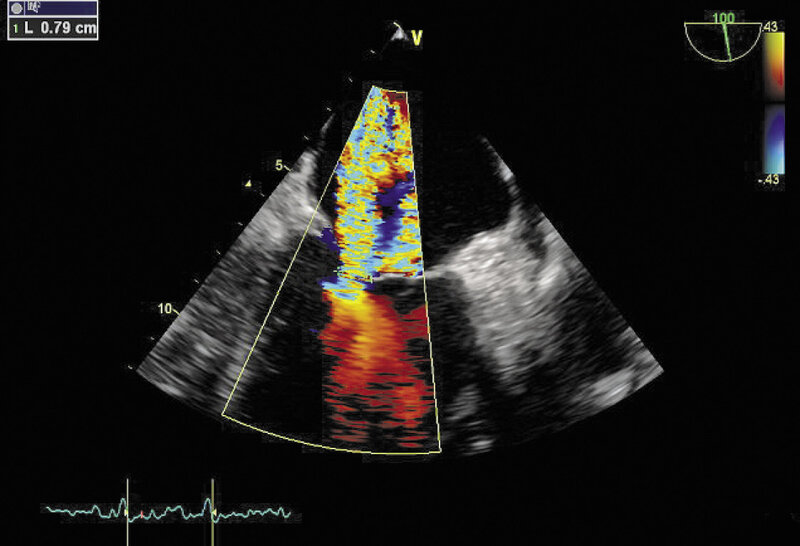

Rycina 5. Tryb kolorowego doplera. Projekcja przeprzełykowa dwujamowa.

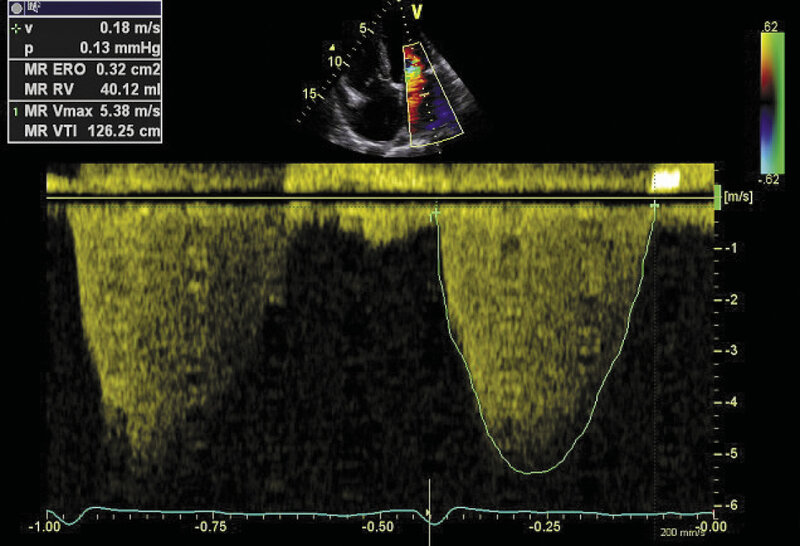

Rycina 6. Tryb doplera ciągłego. Projekcja koniuszkowa czterojamowa.
Rozwiązanie:
- Powiększona jama prawej i lewej komory (ryc. 1).
- Powiększona jama lewego przedsionka (ryc. 2).
- Ciężka dysfunkcja skurczowa mięśnia lewej komory (ryc. 3).
- Niedomykalność zastawki trójdzielnej (ryc. 4).
- Istotna niedomykalność zastawki mitralnej (ryc. 4-6).
- Płyn w jamie osierdzia (ryc. 1, 2, 4).
