Pacjent, lat 40. Jakie patologie można rozpoznać na rycinach?

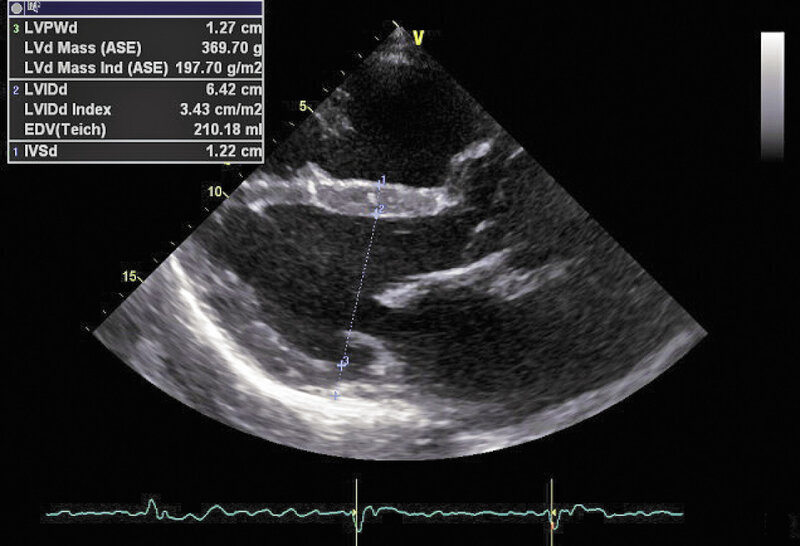

Rycina 1. Obrazowanie 2D. Projekcja przymostkowa w osi długiej.

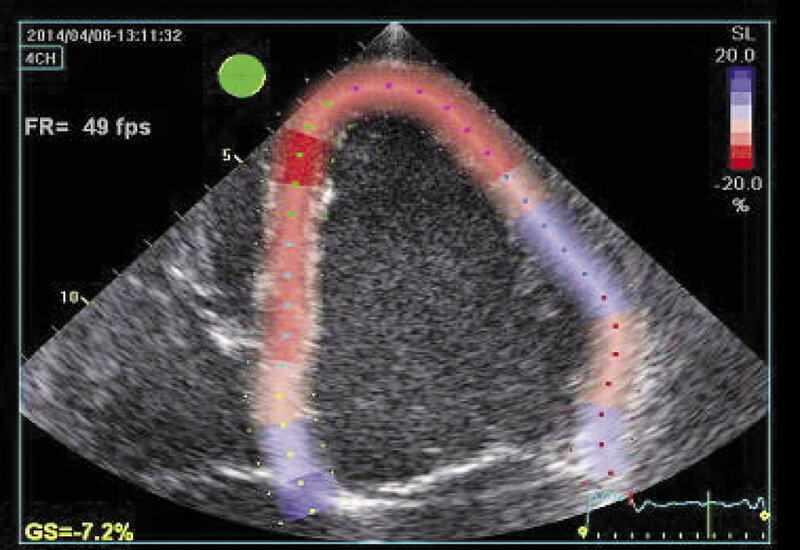

Rycina 2. Metoda śledzenia plamki obrazu. Ocena odkształcenia globalnego. Projekcja koniuszkowa czterojamowa.

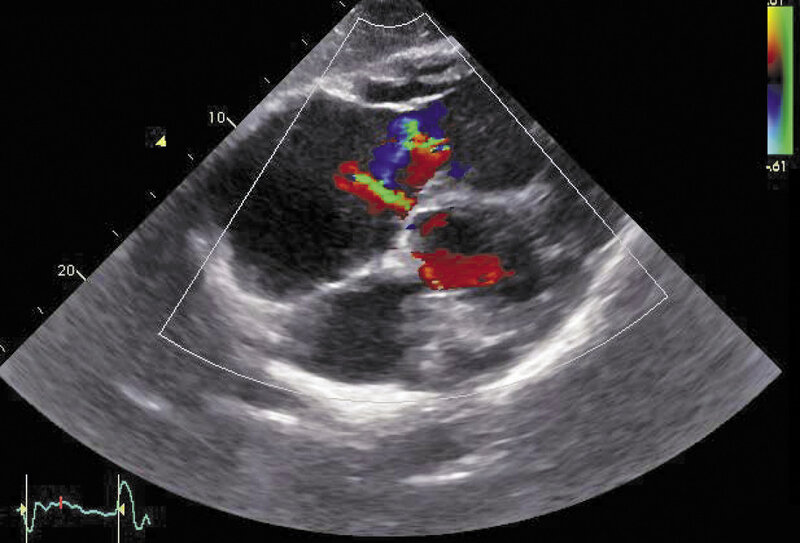

Rycina 3. Tryb kolorowego doplera. Projekcja podmostkowa.

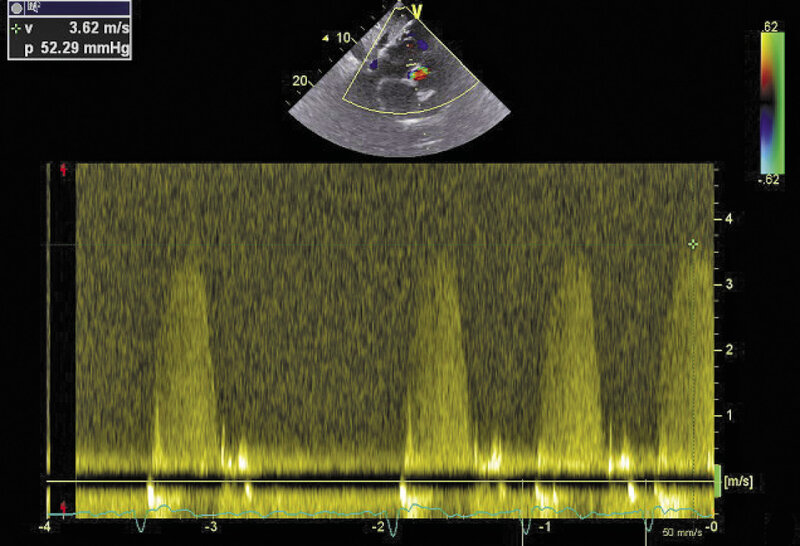

Rycina 4. Tryb doplera ciągłego. Projekcja podmostkowa.

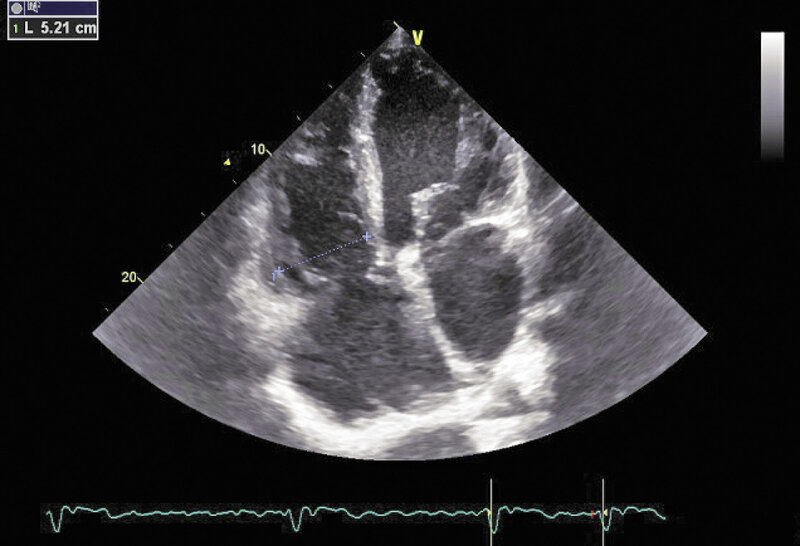

Rycina 5. Obrazowanie 2D. Projekcja koniuszkowa czterojamowa.

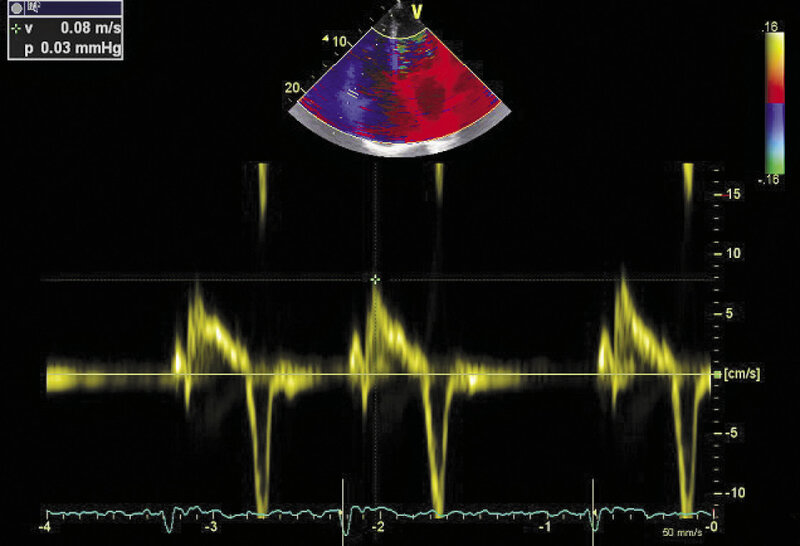

Rycina 6. Tkankowa echokardiografia doplerowska. Projekcja koniuszkowa czterojamowa.
Rozwiązanie
- Powiększona jama lewej komory (ryc. 1).
- Przerost mięśnia lewej komory (ryc. 1).
- Dysfunkcja skurczowa mięśnia lewej komory (ryc. 2).
- Niedomykalność zastawki trójdzielnej (ryc. 3).
- Powiększenie jamy prawego przedsionka (ryc. 3).
- Przeciek lewa komora – prawy przedsionek (ryc. 3, 4).
- Powiększenie części napływowej jamy prawej komory (ryc. 5).
- Dysfunkcja skurczowa mięśnia prawej komory (ryc. 6).
