Pacjent, lat 49. Jakie patologie można rozpoznać na rycinach?

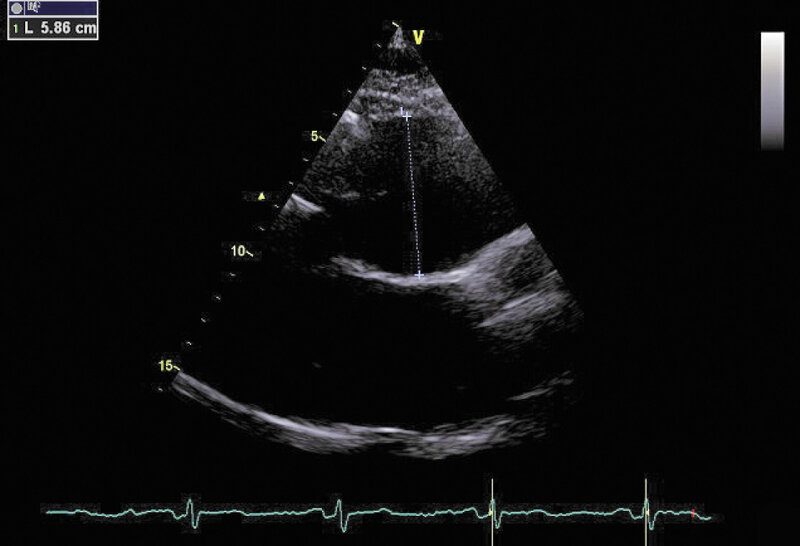

Rycina 1. Obrazowanie 2D. Projekcja przymostkowa w osi długiej.

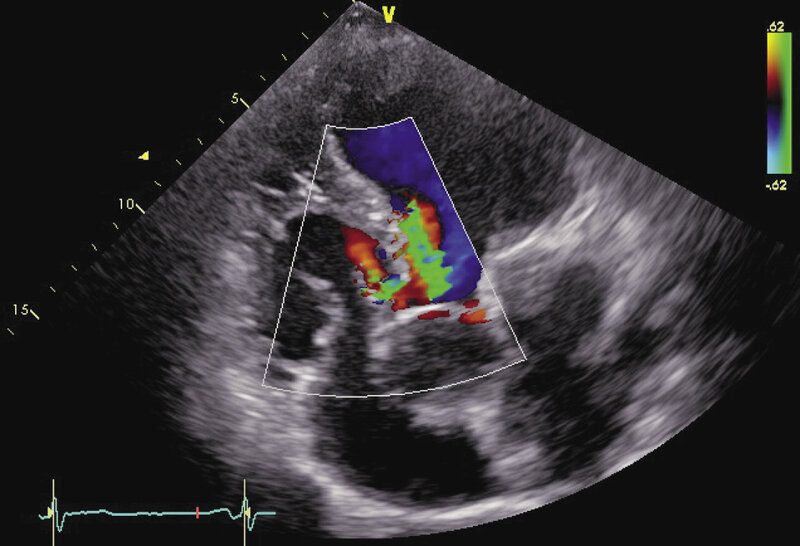

Rycina 2. Tryb kolorowego doplera. Projekcja koniuszkowa pięciojamowa.

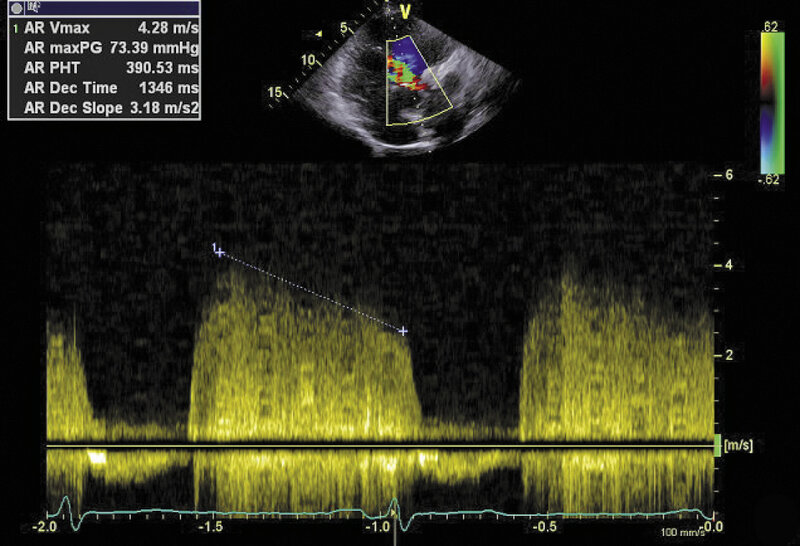

Rycina 3. Tryb doplera ciągłego. Projekcja koniuszkowa pięciojamowa.

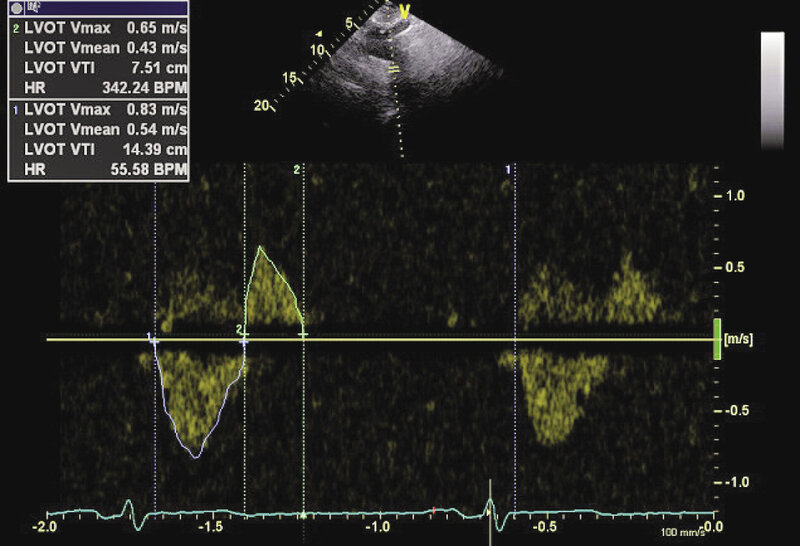

Rycina 4. Tryb doplera
pulsacyjnego. Projekcja nadmostkowa.

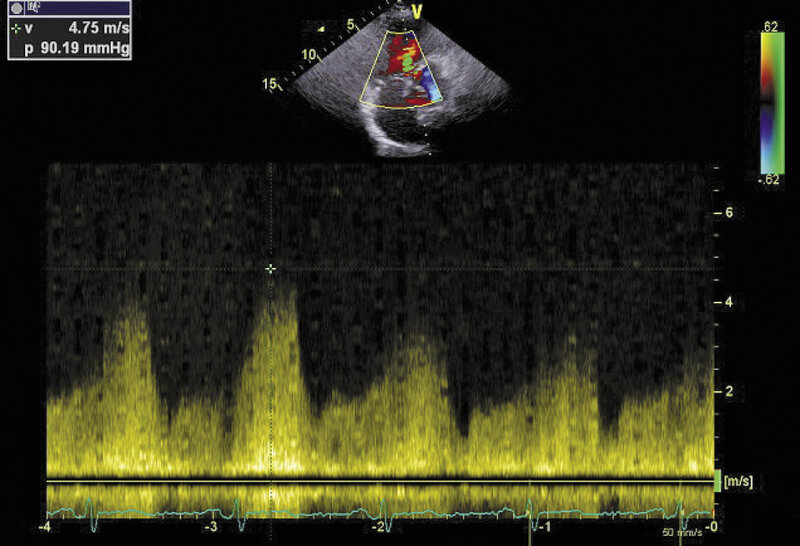

Rycina 5. Tryb doplera ciągłego. Projekcja koniuszkowa pięciojamowa.

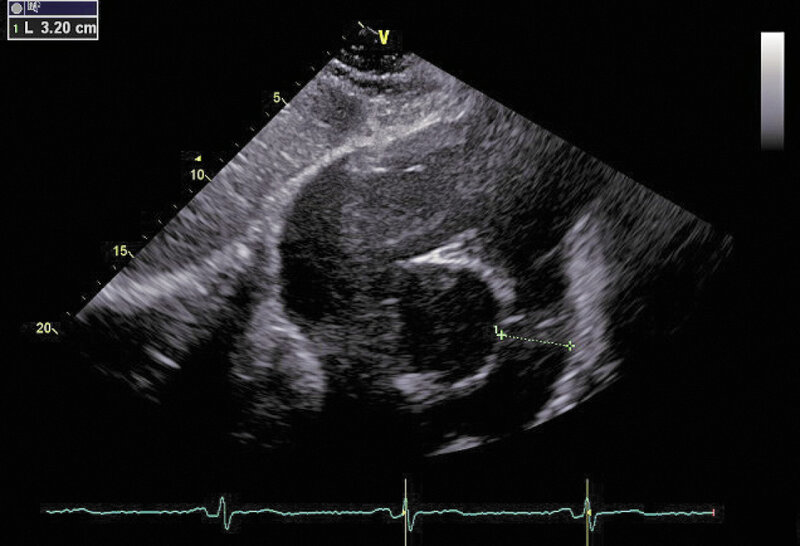

Rycina 6. Obrazowanie 2D. Projekcja podmostkowa.
Rozwiązanie:
- Poszerzenie opuszki aorty (ryc. 1).
- Niedomykalność zastawki aortalnej (ryc. 2-4).
- Ubytek części błoniastej przegrody międzykomorowej (ryc. 2, 5).
- Poszerzenie pnia tętnicy płucnej (ryc. 6).
