Mężczyzna, lat 59. Jakie patologie można rozpoznać na rycinach?

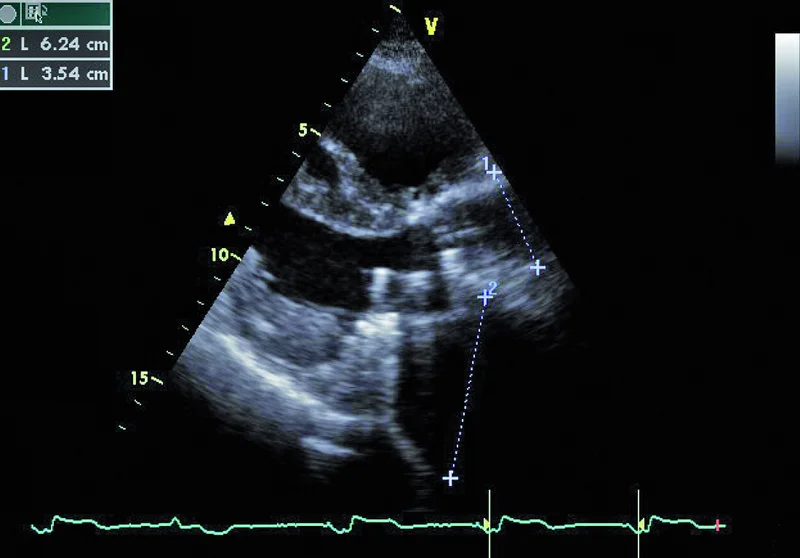

Rycina 1. Prezentacja 2D. Projekcja przymostkowa w osi długiej.

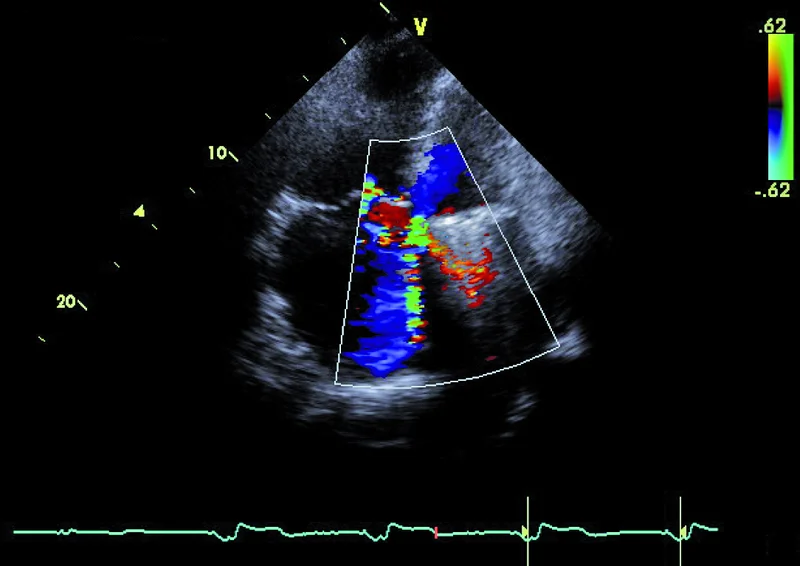

Rycina 2. Projekcja koniuszkowa czterojamowa. Tryb kolorowego doplera.

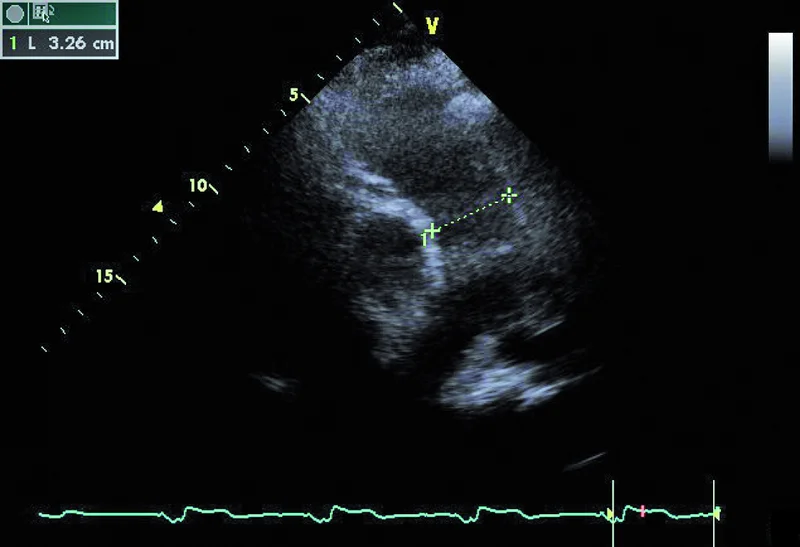

Rycina 3. Prezentacja 2D. Projekcja przymostkowa w osi krótkiej.

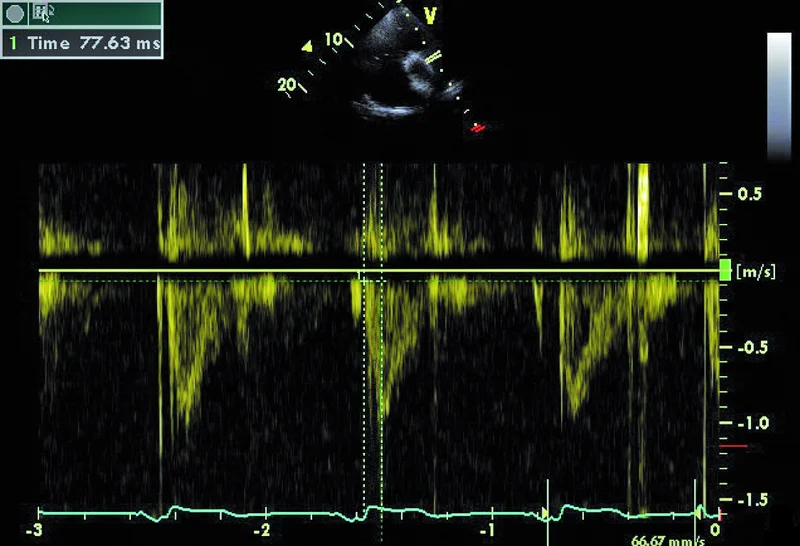

Rycina 4. Projekcja przymostkowa w
osi krótkiej. Tryb doplera pulsacyjnego.

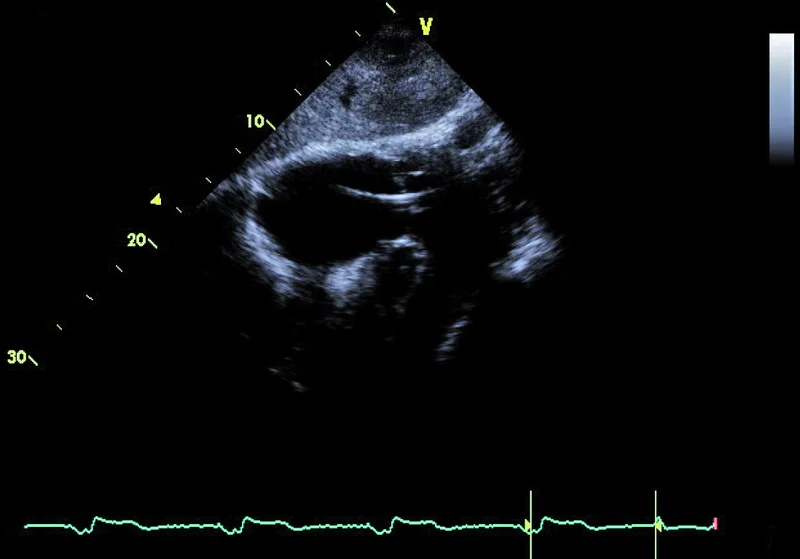

Rycina 5. Prezentacja 2D. Projekcja podmostkowa.

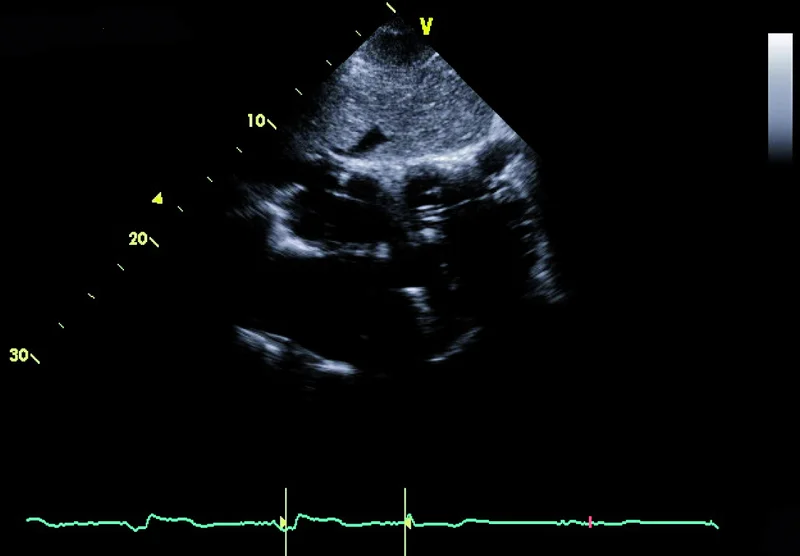

Rycina 6. Prezentacja 2D. Projekcja podmostkowa.
Rozwiązanie:
1. Powiększenie jamy lewego przedsionka (ryc. 1).
2. Niedomykalność zastawki mitralnej – przeciek okołozastawkowy (ryc. 2).
3. Niedomykalność zastawki trójdzielnej (ryc. 2).
4. Poszerzony pień tętnicy płucnej (ryc. 3).
5. Nadciśnienie płucne (ryc. 4).
6. Tętniak rzekomy jatrogenny – po implantacji elektrody do jamy prawej komory (ryc. 5, 6).
