Diagnostyka zagadki echo

Redaktor działu: dr hab. n. med. Mirosław Kowalski, prof. nadzw.
Klinika Wad Wrodzonych Serca, Instytut Kardiologii, Warszawa

Echoszarada

Mirosław Kowalski

Klinika Wad Wrodzonych Serca, Instytut Kardiologii w Warszawie-Aninie

Kardiologia po Dyplomie 2012; 11 (10): 53-54

Mężczyzna, lat 68. Jakie patologie można rozpoznać na rycinach?

Medium 11

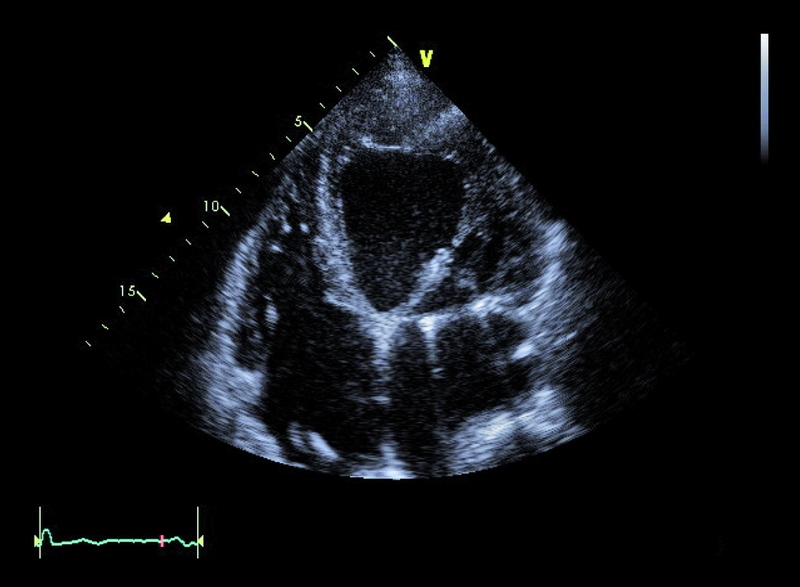

Rycina 1. Prezentacja 2D. Projekcja koniuszkowa czterojamowa.

Medium 21

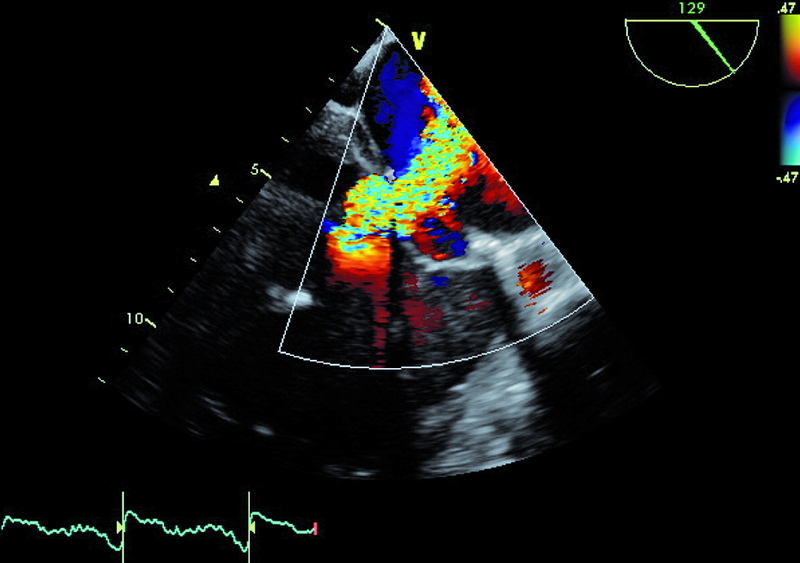

Rycina 2. Tryb kolorowego doplera. Projekcja przezprzełykowa dwujamowa.

Medium 31

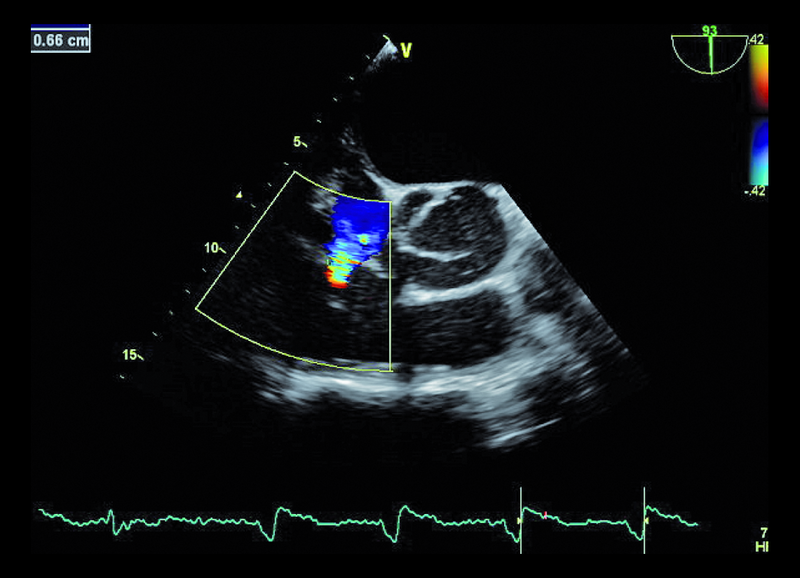

Rycina 3. Tryb kolorowego doplera. Projekcja przezprzełykowa poprzeczna.

Medium 41

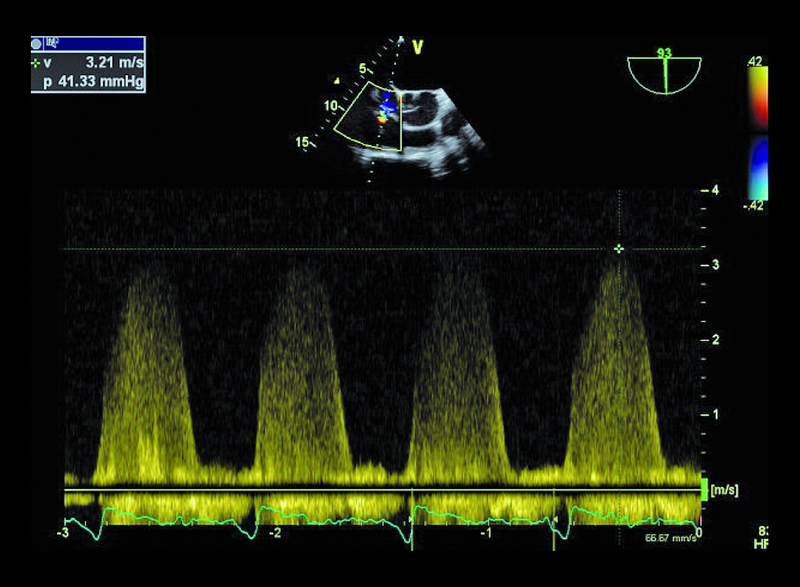

Rycina 4. Tryb doplera ciągłego. Projekcja przezprzełykowa poprzeczna.

Medium 51

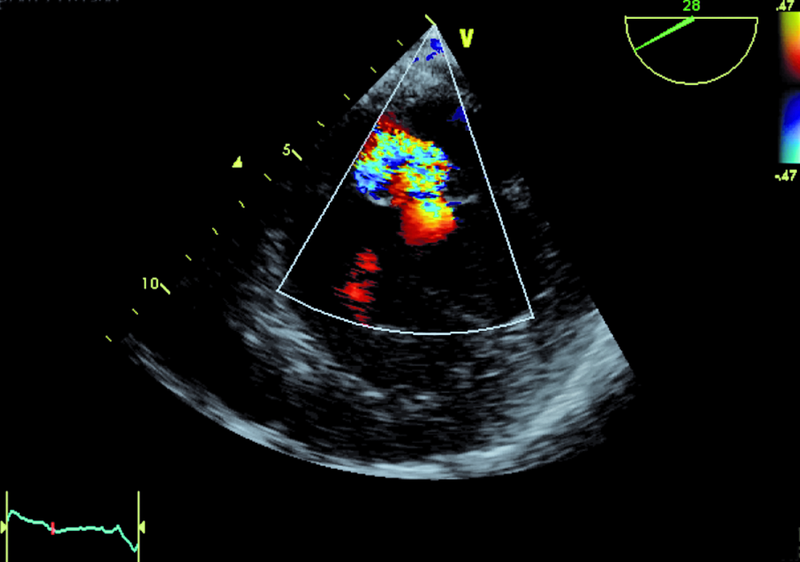

Rycina 5. Tryb kolorowego doplera. Projekcja przezżołądkowa poprzeczna.

Medium 61

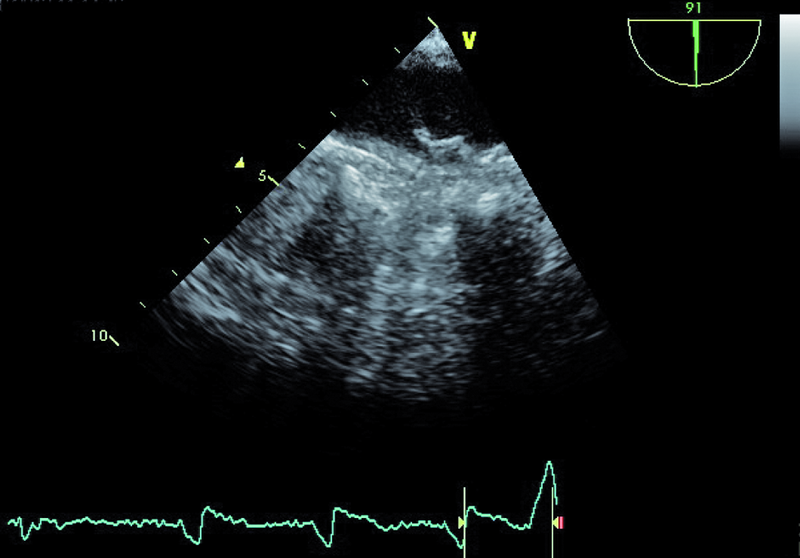

Rycina 6. Prezentacja 2D. Projekcja przezprzełykowa wysoka.

Rozwiązanie:

1. Powiększenie jamy lewej komory (ryc. 1).

2. Duża niedomykalność zastawki mitralnej (ryc. 2, 5).

3. Niedomykalność zastawki trójdzielnej (ryc. 3, 4).

4. Nadciśnienie płucne (ryc. 4).

5. Miażdżyca łuku i części zstępującej aorty (ryc. 6).
